Baujahr

2016 - 2019

Status

realisiert

Größe (BGF)

3.864,76m2

Leistungen

Gebäude 1-9 HZ IV, Tragwerksplanung 1-6 HZ Neubau IV - Umbau III, Innenraum

Bauweise

Laborhalle Stahlkonstruktion mit Kassettenkonstruktion und vorgehängter Fassade, Konferenzraum Massivbauweise mit Stahldachkonstruktion, Bestand Massivbau

Fotografie

Wisckow Fotodesign

01

Herausforderungen

Kund*innenwünsche

Die Kund*innen setzen sich bei dieser Hochschule aus vier Parteien zusammen: dem Verein Hochschulcampus Nordschwarzwald e. V., dem Centrum für Digitalisierung, Führung und Nachhaltigkeit Schwarzwald gGmbH, die Stadt Freudenstadt als Betreiber des Gebäudes und die Kreissparkasse als Investorin und offizieller Bauherr. Die Mitglieder des gemeinnützigen Vereins sind größtenteils selbst Inhaber*innen regionaler, kleiner und mittelständischer Unternehmen im Bereich produzierende Industrie. Hier besteht das Interesse, die Zukunft der Wirtschaftsregion zu sichern, indem vor Ort qualifizierte Mitarbeiter*innen ausgebildet werden.

Ein Produktionslabor, ein Maker-Lab und ein E-Lab werden in der neuen Hochschule bereitgestellt

Das Produktionslabor bietet Raum für Forschung und Entwicklung mit Fokus auf Digitalisierung und Nachhaltigkeit im (Sonder-)Maschinenbau. Das Maker-Lab ermöglicht die Anfertigung von Prototypen oder sogenannten Demonstratoren, wo man z. B. auch „digitale Zwillinge“ programmieren kann. Im E-Lab können Datenmessungen durchgeführt werden oder es werden Mikro-Controller programmiert.

Die Stadt Freudenstadt als zweite Partei ist zum einen Betreiberin des Gebäudes und stellt dies dem Campus zur Verfügung und möchte zum anderen Teile der Hochschule für repräsentative Anlässe nutzen können. Die Stadt hatte bereits einen Entwurf erarbeitet und vorgelegt, der als Ausgangspunkt für die weiteren Planungs- und Ausführungsphasen diente.

Die Detailplanung, die Entscheidungsgrundlagen für die gesamte technische Ausstattung und die Innenarchitektur für z. B. Cafeteria, Co-Working-Spaces und Konferenzräume wurden durch uns konzipiert und realisiert.

Das gemeinsame Ziel des Projektes war, sowohl den industriellen Teil (Maker-Lab/Laborhalle/E-Lab) mit dem repräsentativen Teil (Foyer und Konferenzraum) auf ansprechende Art und Weise zu verbinden als auch alle Räume mit entsprechender Seminar- und Forschungstechnik auszustatten.

Die Außenanlagen sollten ebenfalls neu hergerichtet werden. Es sollen 45 Parkplätze und zwei Elektroladestationen für E-Fahrzeuge geschaffen werden, dazu ein Außenbereich für den Konferenzraum, der für unterschiedlichste Nutzungen zur Verfügung stehen soll, sowie ein weiterer Außenbereich mit Sitzgelegenheiten für die Cafeteria.

Lageplan

Gelände und Umfeld

Der Baugrund liegt in einer ehemaligen Talsenke, die in diesem Bereich 6 m hoch mit Material aus den Bahnarbeiten aufgefüllt wurde und somit besondere Anforderungen an die Gründung stellte. Die Herausforderung, das Gelände bebaubar zu machen, erforderte die Zusammenarbeit mit einer Spezialfirma für Tiefbau.

106 duktile Gusspfähle, um den hohen Verkehrslasten standzuhalten

Die Pfeiler verzahnen sich durch ein besonderes Betonierverfahren mit dem aufgeschütteten Material und sind bis zu sechs Meter tief in die Erde eingelassen. Aufbauend darauf entstehen Laborhalle, Foyer und Konferenzhalle.

Zuvor musste hierfür ein ehemaliges Hotel, das zwischenzeitlich als Schule genutzt wurde, abgerissen werden. Des Weiteren wurden Teile eines Gebäudes, das früher von einem Energieanbieter genutzt wurde, abgebrochen. Der größere Teil blieb jedoch erhalten und konnte umgebaut werden: Hier finden sowohl Seminar- und Büroräume als auch Cafeteria und Bibliothek Platz.

Grundriss 1. Obergeschoss
02

Die buerohauser Expert*innen und die Bauherren

Ein solch großes Projekt mit mehreren Parteien auf Kund*innenseite, den Fachplaner*innen und weiteren Spezialfirmen erfordert eine exzellente Projektkoordination und Kommunikation.

Unser Management-Team hat unsere Expert*innen aus (Innen-)Architektur, Statik und unsere Ingenieur*innen mit allen weiteren Beteiligten durch häufige und regelmäßige Abstimmungsrunden zusammengebracht.

Aufkommende Probleme wurden hier gezielt angesprochen, gemeinsam konnten Lösungen erarbeitet und Entscheidungen getroffen werden. Flexibilität und aktives Nachfragen bei Unklarheiten sind Grundsätze unseres Arbeitens. Die frühzeitige Einbeziehung und Abstimmung mit Fachingenieur*innen nicht nur im Bereich Elektro und Heizung, Lüftung, Sanitär, sondern auch in weiteren wie Tiefbau, Akustik, Bauphysik und Glasstatik sind ebenfalls wichtige Bestandteile unserer Arbeit an diesem Projekt.

03

Lösungen

Glas, Metall und Beton: Die Fassadengestaltung zwischen Statik und Ästhetik

Fassade, Gebäudehülle, Außenhaut – das Äußere eines Gebäudes ist in der Lage, viel über das Innenleben zu erzählen. Für diese Hochschule sollte der Neubau vereint Transparenz, Zeitgeist und Ingenieurskunst ausstrahlen: Der Entwurf, auf den unsere Arbeit aufsetzt, sieht eine Glasfassade für den Neubau mit Konferenzhalle und Foyer vor, die Einsichten und Transparenz schafft.

Fassaden sind dann gut, wenn Ästhetik, Funktion und Umfeld zusammenspielen.

Zitat von Andreas Bürker,

Architekt

Um diese Transparenz der Glasfassade im Eingangsbereich mit einem an diesem Standort notwendigen Vordach nicht zu stören, wurde ein filigranes Vordach aus Glas realisiert. Als besondere Herausforderung mussten hierfür die deutlich erhöhten Schneelasten einkalkuliert werden.

So wurde von uns zusammen mit den Spezialist*innen der Glasstatik eine elegante Lösung erarbeitet: Die im Aufhängepunkt des Vordachs ankommenden Lasten wurden über dünne Stahlseile über 4 bis 5 m Höhe nach oben in einen massiven Sturz umgeleitet.

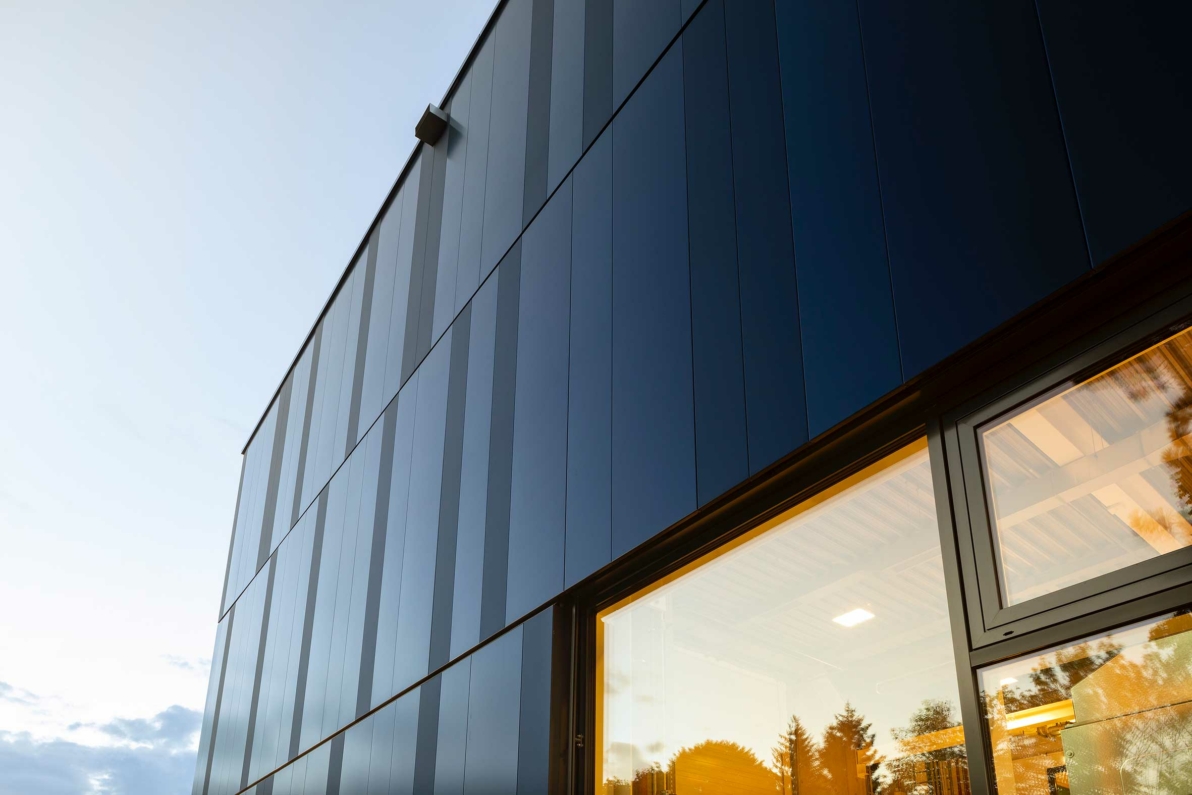

Die hinterlüftete Metallfassade der Laborhalle und Werkstatt sowie die Glasfassade im Eingangsbereich und Neubau zeigen nach außen hin die Funktionen dieses Gebäudes: Industrielle Fertigung und Repräsentationsort.

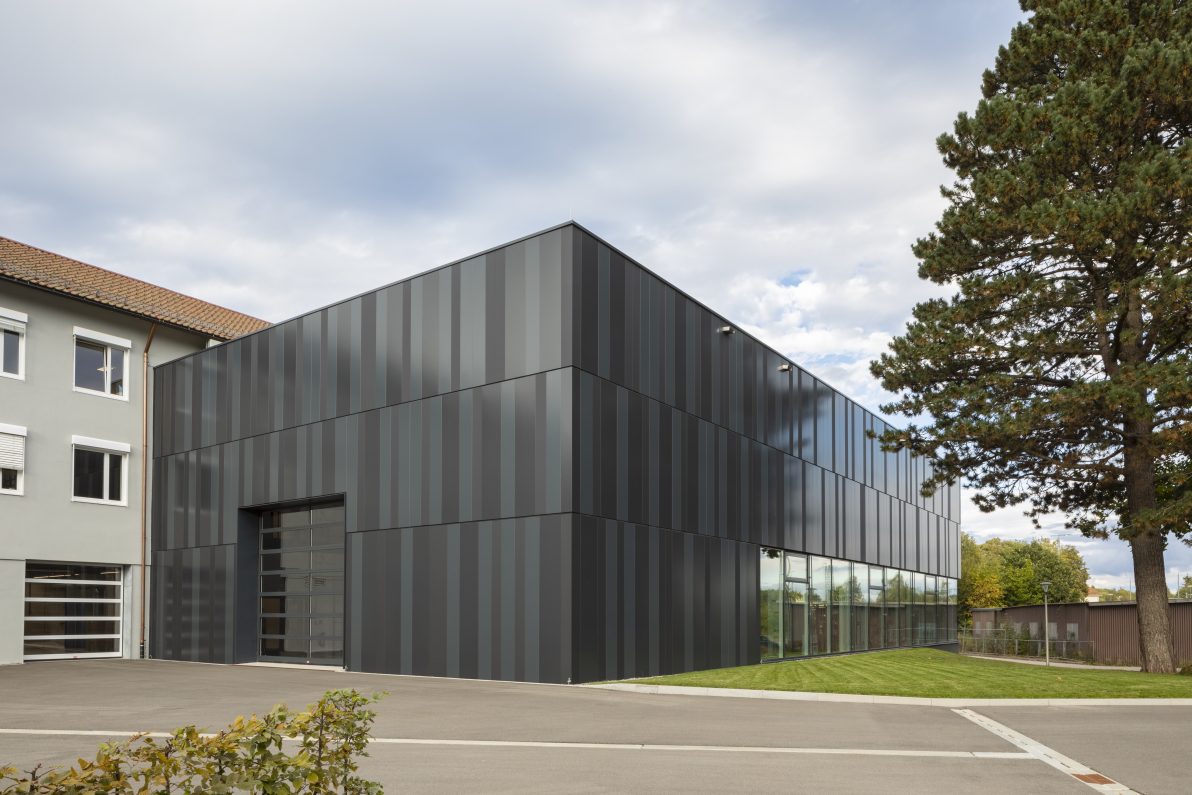

Für die Laborhalle hatten wir eine sehr repräsentativ wirkende Fassade aus verzinkten Stahlblechpaneelen geplant. Aus Kostengründen wurde diese Idee aber verworfen und ein neuer günstigerer Vorschlag einer Sandwichpaneelfassade an uns herangetragen. Nach einer gemeinsamen Recherche mit den Bauherren kamen wir zu dem Entschluss, dass ein weiterer Vorschlag von uns gewünscht wird, der die beiden Faktoren Repräsentation und Kosten im Blick behält. Die Laborhalle wurde schlussendlich mit einer vorgehängten, hinterlüfteten Metallfassade verkleidet. Wir haben uns für Aluminium in drei verschiedenen Dunkeltönen entschieden. Je nach Perspektive ergibt sich so ein ständig wechselndes Bild.

Die Fassade des Bestandsgebäudes wurde komplett saniert und, wo nicht vorhanden, mit einem Wärmedämmverbundsystem versehen.

Ästhetische Lösungen schaffen eine Verbindung von Industriellem mit Repräsentativem

Dieses Gebäude hat zwei Aufgaben: Es muss sowohl Repräsentationsort als auch Werkstätte sein. Nicht nur die Fassade und der Eingangsbereich, sondern auch der Konferenzraum und die Laborhalle können gleichzeitig alle Anforderungen aus ästhetischer und technischer Sicht vereinen.

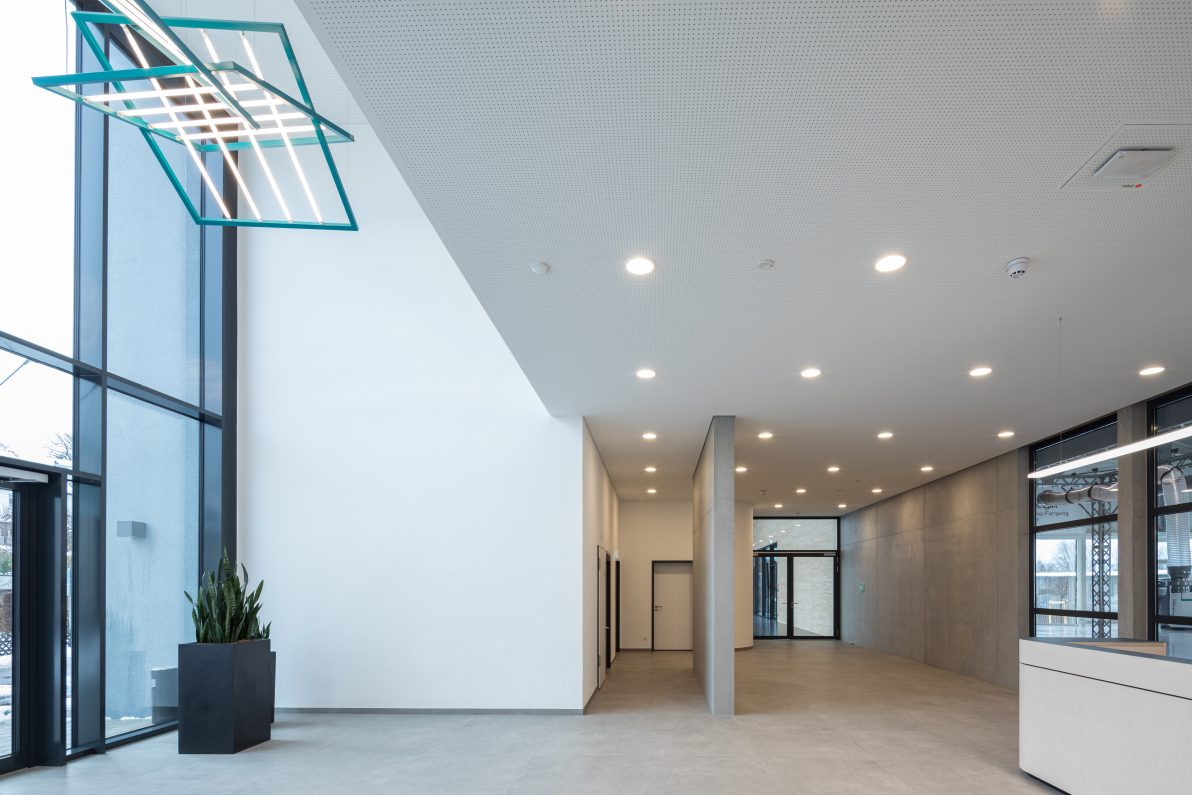

Der vorgegebene Entwurf ließ uns Spielraum für die Innenraumgestaltung: Details und Ausstattung konnten daher von uns vorgeschlagen und realisiert werden. Für das Foyer haben wir individuell ein Lichtobjekt entwickelt und herstellen lassen. Die wiederkehrende, ortsbezogene Grundfarbe Petrol wird aufgegriffen. Das Lichtobjekt ist für Besucher*innen und täglich Ein- und Ausgehende ein Blickfang.

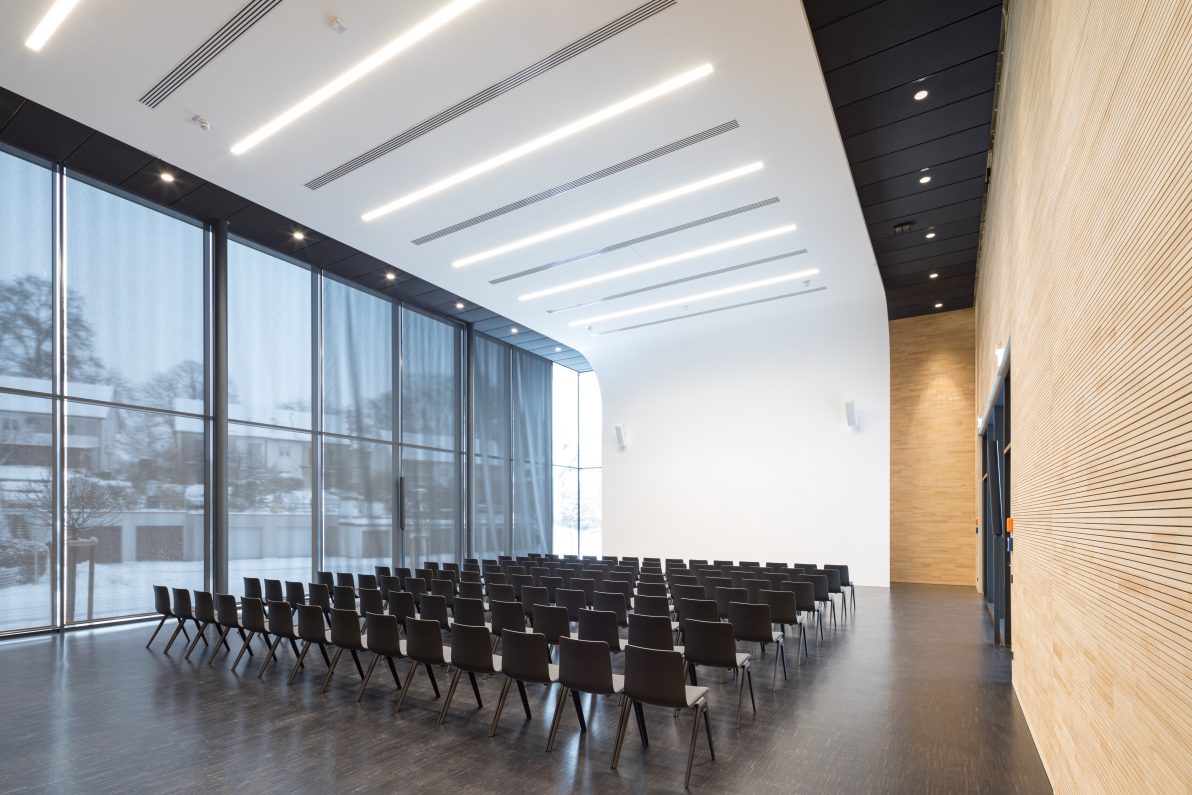

Um die Projektionswand im Konferenzraum zu installieren, haben wir intensiv mit einem Trockenbauhersteller und den Expert*innen der Bauphysik zur Gewährleistung einer guten Akustik im Raum zusammengearbeitet. Die Medientechnik und Lichtanschlüsse sollten so eingerichtet werden, dass sie nicht sichtbar sind. Die Leuchten wurden direkt in die Decke integriert. Bei einer Deckenhöhe von 5,85 Metern wollten wir, dass die Akustik im Raum gut funktioniert: Im Mittelbereich muss sie durchlässig sein und in den Randbereichen absorbierend wirken. Die große Projektionswand wurde mit der Decke verbunden: Ein skulpturales Element entstand.

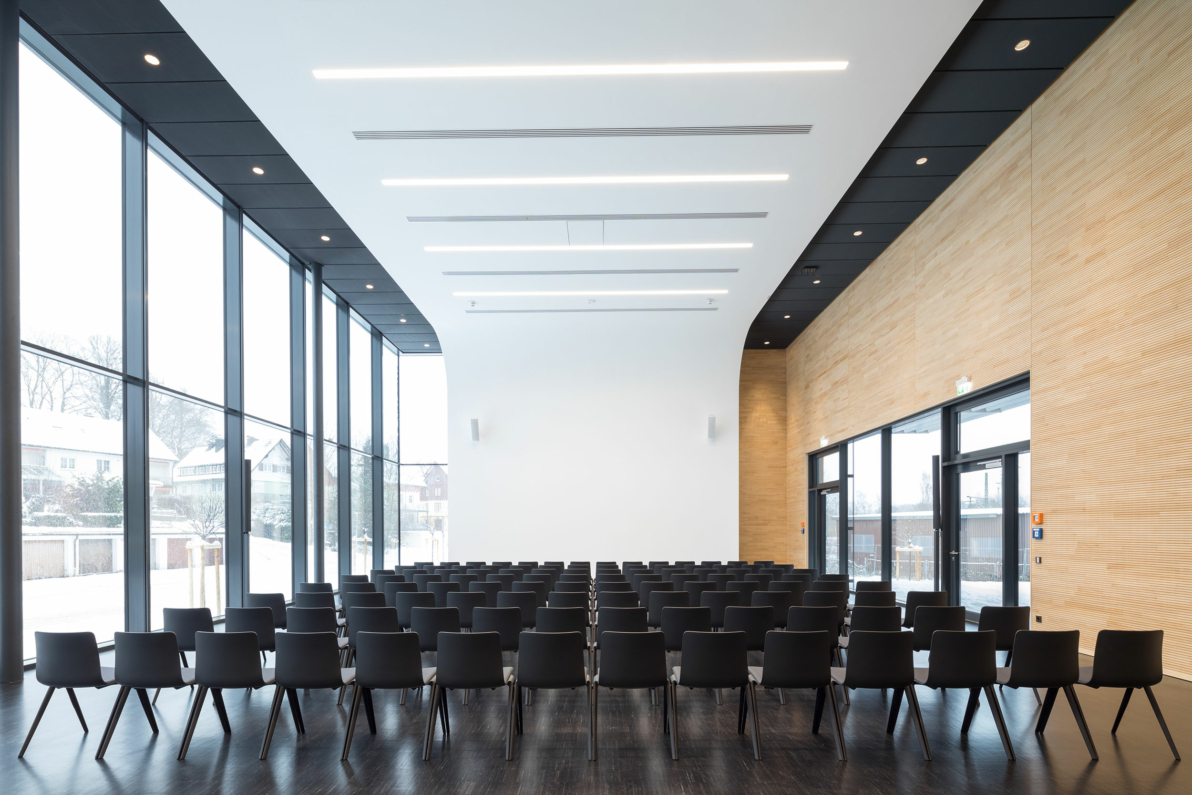

Konferenzhalle mit Projektionswand, Tapetentür, Foyer mit Blick in die Laborhalle

Da die Hochschule im Nordschwarzwald liegt, war es uns wichtig, Holz zu verwenden, das aus dem Umland stammt, hier Weißtanne. So erzeugen wir einen direkten Bezug zum Ort, der dadurch weiter repräsentativ wirkt. Bei der Wandverkleidung haben wir besonders darauf geachtet, dass das Fugenbild aufeinander abgestimmt ist.

In der Laborhalle werden Versuchsaufbauten für Messungen und Testläufe durchgeführt. Labortische bieten alle wichtigen und relevanten Anschlüsse und Versorgungsleitungen dafür. Wir haben uns innerhalb unserer Recherche mit Maker-Labs viele Laborhallen angeschaut. Dadurch, dass auf diesem Teil des Baugrunds keine Unterkellerung möglich ist, konnten die Anschlussleitungen nicht wie sonst üblich vom Fußboden aus verlegt werden.

Ansicht der Laborhalle und der Detailplan der Versorgungsstationen

Co-Working und Wohlfühlen am Arbeitsplatz: Schallreduzierung und Konzentration

Offene Arbeitsräume liegen im Trend. Flexibles Austauschen von Ideen oder schnelles Abstimmen sind Möglichkeiten, die auch die Hochschule ihren Studierenden bieten möchte. Um dies zu erreichen, sind besondere akustische Rahmenbedingungen Voraussetzung, um die anderen Studierenden nicht in ihrer Konzentration zu stören.

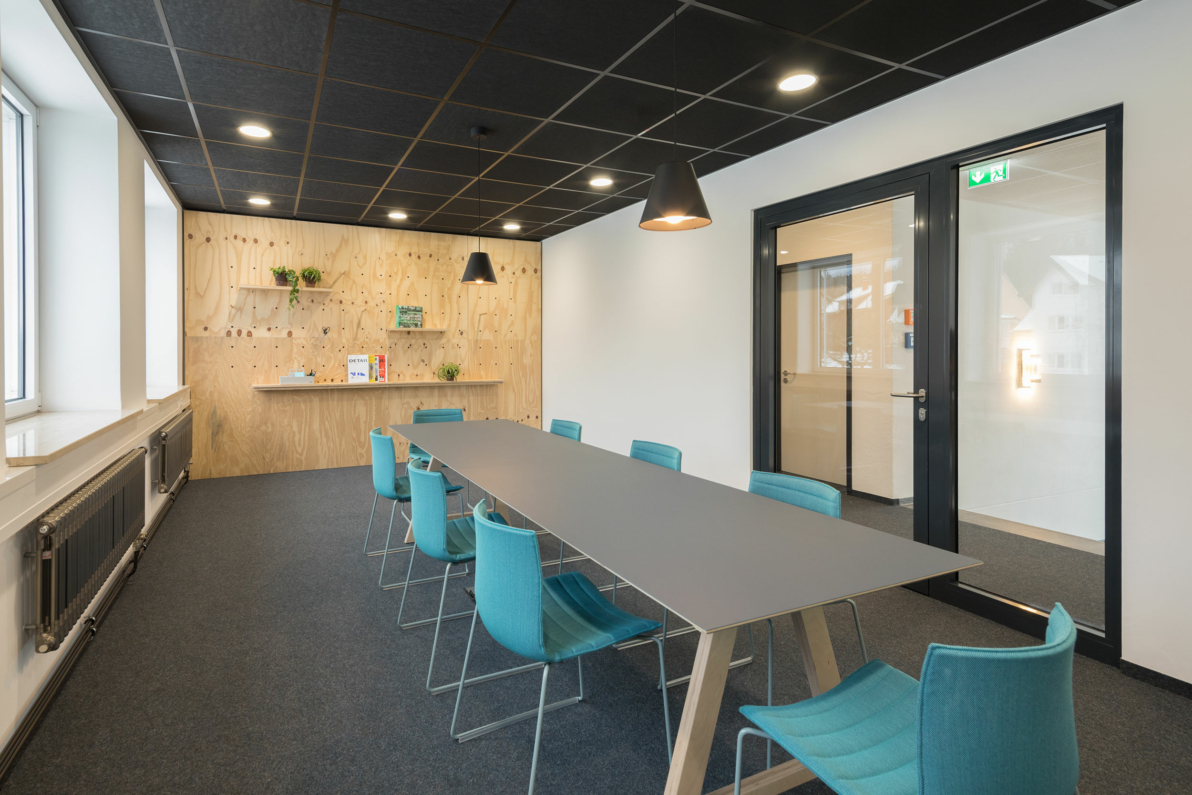

Die Hochschule verfügt für das Austauschen von Ideen und Forschungsergebnissen über eine Cafeteria im Erdgeschoss und einen Co-Working-Space im 1. und 2. Obergeschoss. Beide befinden sich im Bestandsgebäude.

Unser Ziel: Den Gebäudecharakter prägen und identitätsstiftend erhalten

Der petrolfarbene Deckenkran oder der gelb-schwarz markierte Stützpfeiler sowie die wieder freigelegte Rippendecke im Obergeschoss gehören hier dazu. Wir haben uns von diesen Elementen inspirieren lassen und sie in die Innenraumgestaltung integriert. Die Räume erhalten damit Teile ihres originalen industriellen Charakters zurück.

Isometrie: Offene Büroräume im 1. Obergeschoss

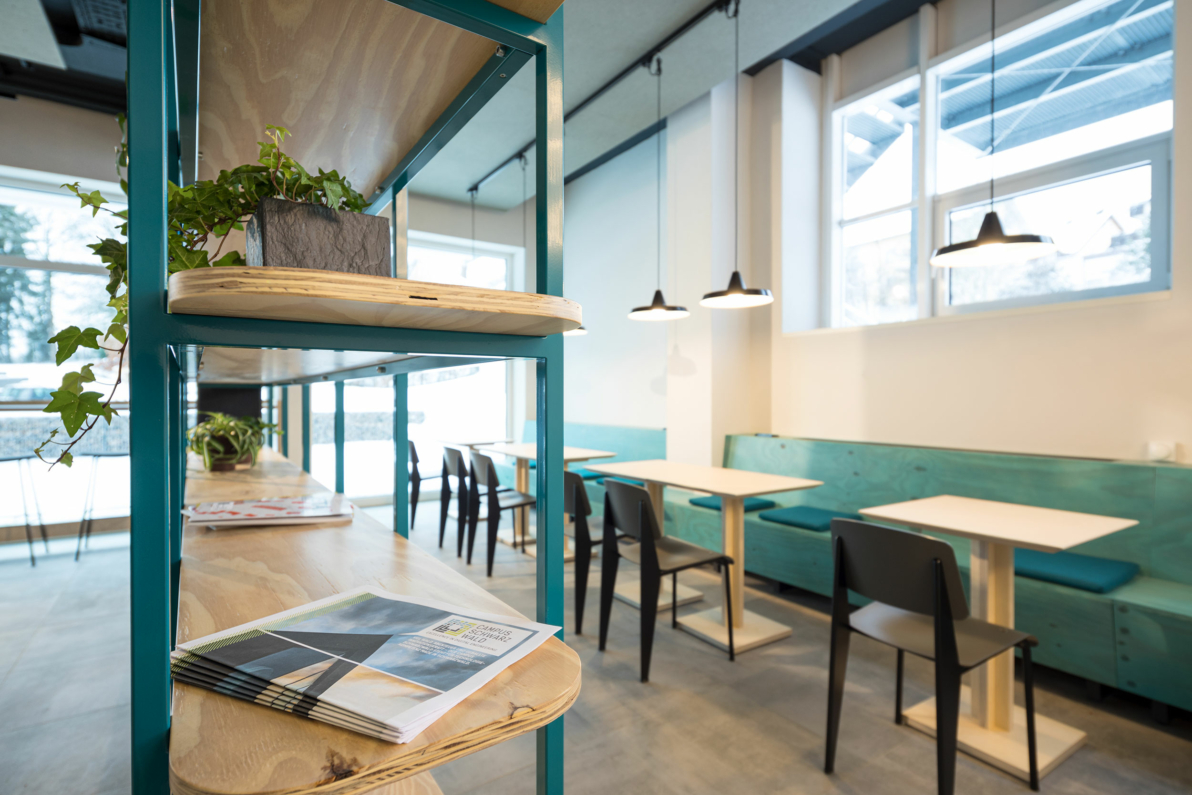

In Zusammenarbeit mit unseren Experten des Tischlerhandwerks haben wir Lösungen geschaffen, die Cafeteria in unterschiedliche Zonen einzuteilen: Parallel arbeiten und entspannen wird so realisierbar. Schallschluckende, abgehängte Deckensegel und ein Regal als Raumtrenner tragen dazu bei.

Renderings der Cafeteria des Ausgabetresens und des Regals sowie die Realisierung

Der Co-Working-Space im Obergeschoss bietet neben Arbeiten auch Gelegenheiten zur Kollaboration

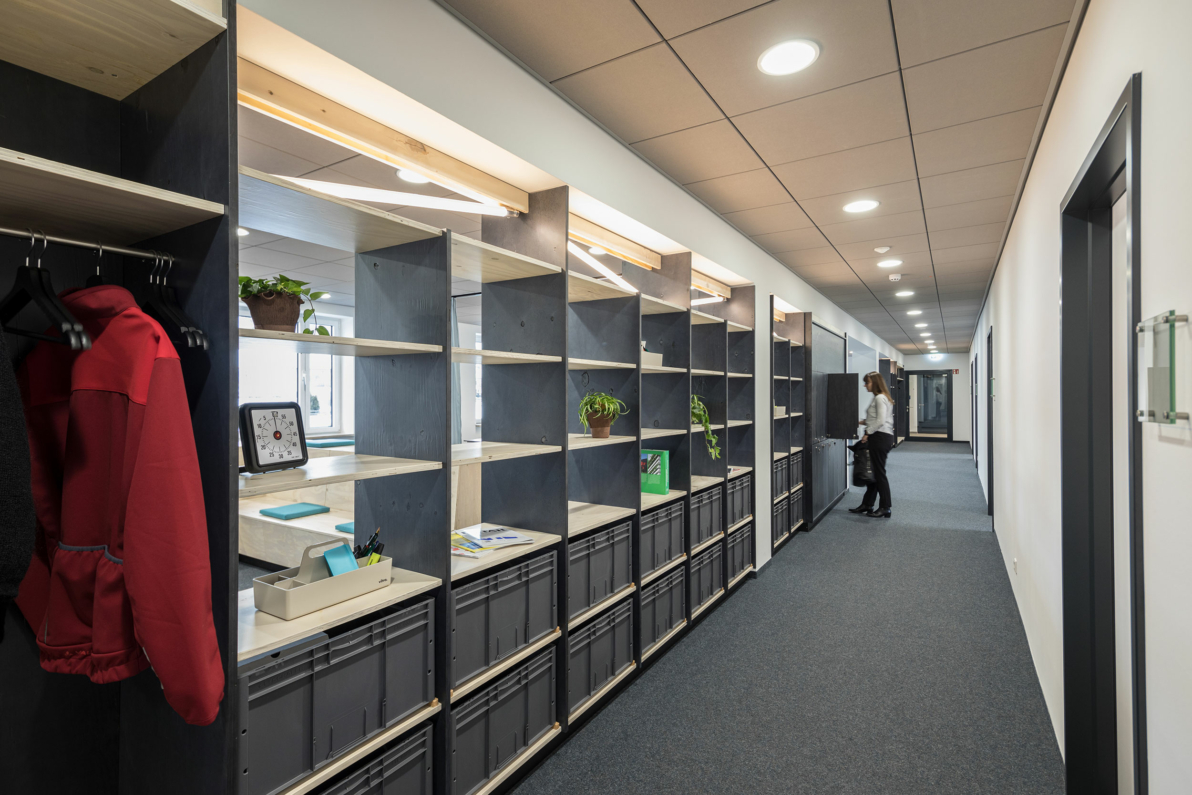

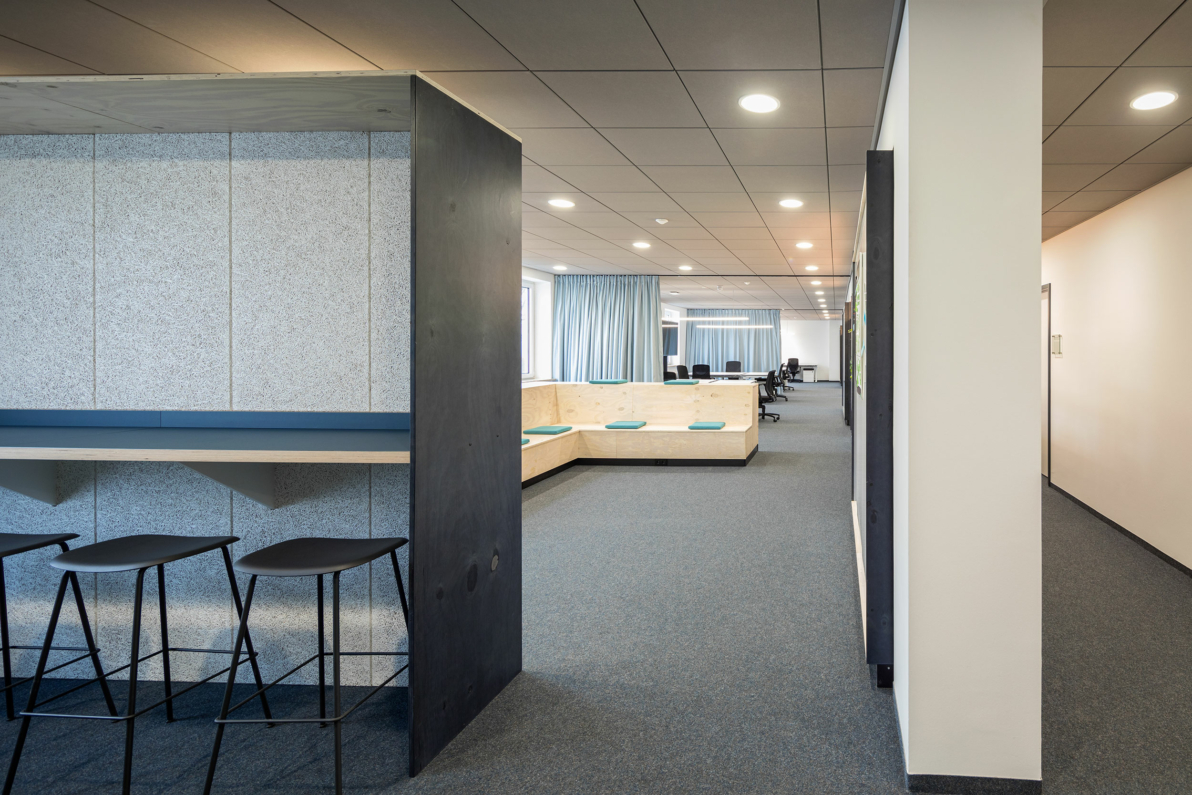

Flexible Möbel, flexible Wände, Einbauregale, Spinde, Garderoben wie auch Besprechungstische, -podeste und -boxen lassen es zu, dass sich die Studierenden je nach Aufgabe die ideale Raumsituation selbst aussuchen oder schaffen können. Wir haben ein schallabsorbierendes Sitzelement integriert, das genutzt werden kann, um schnell und unkompliziert Abstimmungen durchführen zu können. In die vorhandene Rippendecke aus Stahlbeton wurden schallschluckende Platten eingehängt.

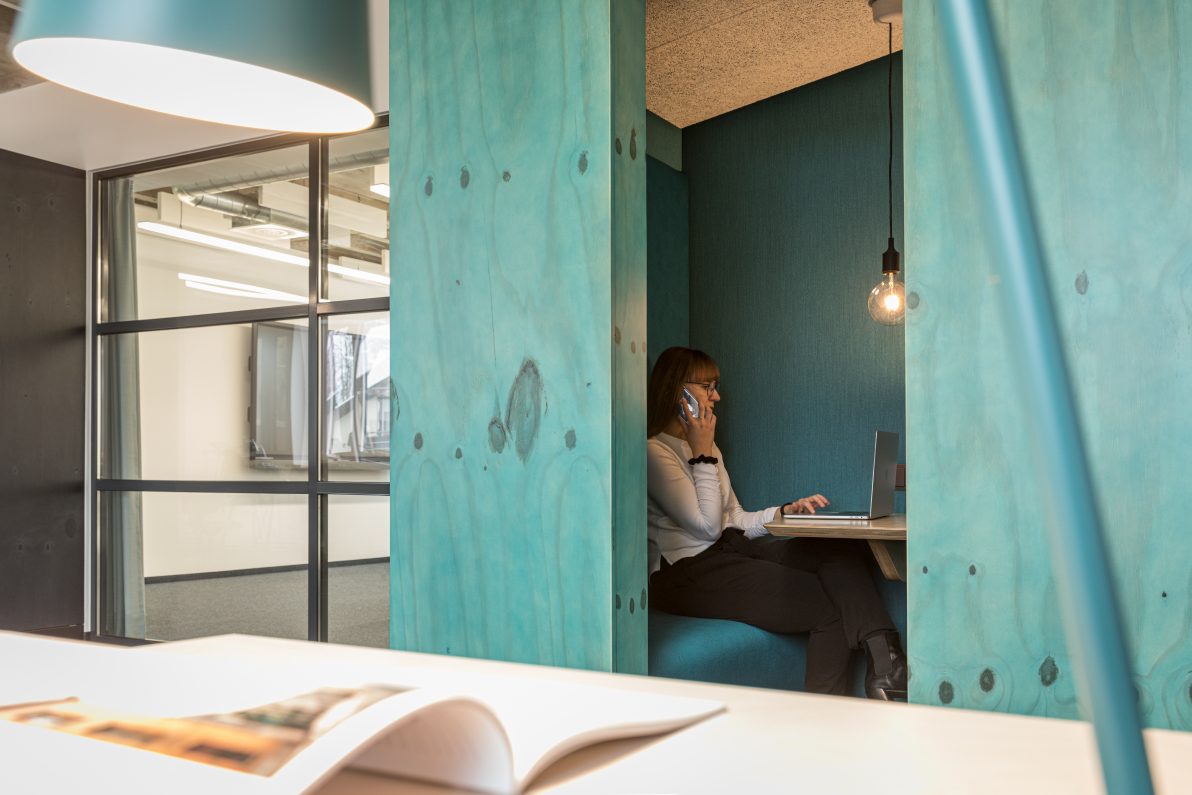

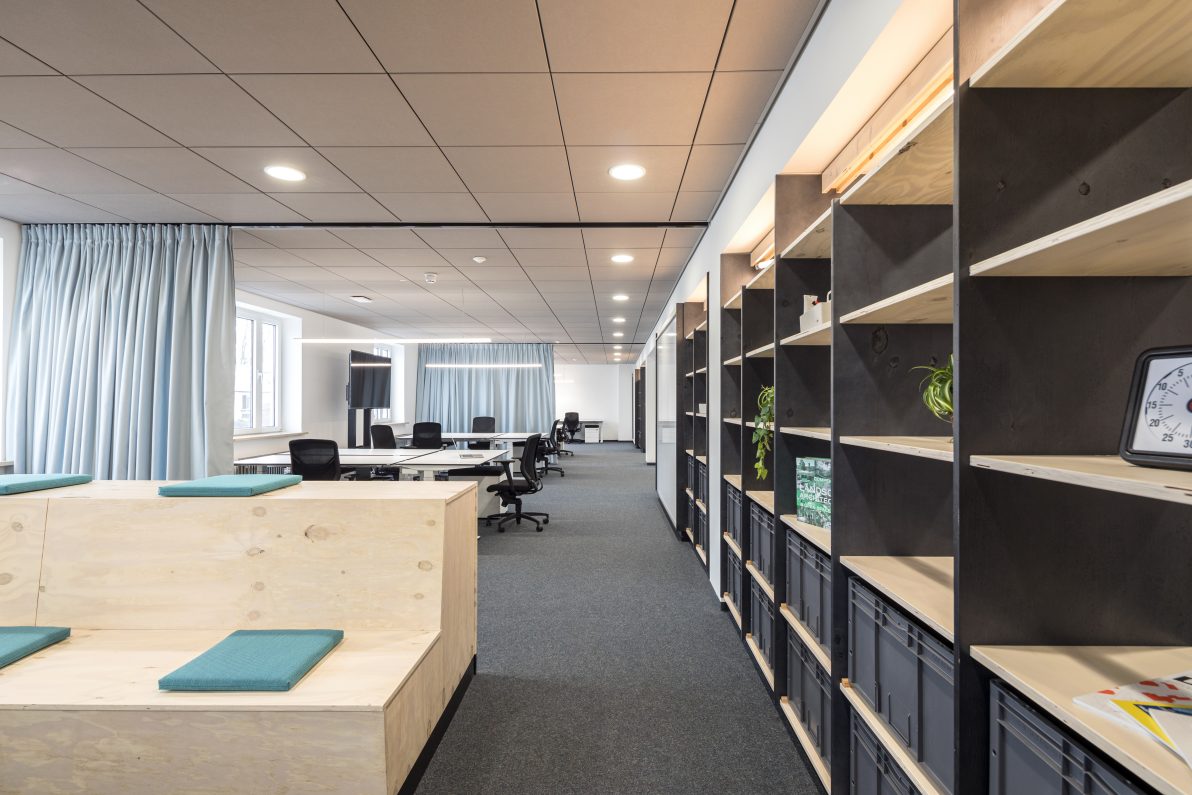

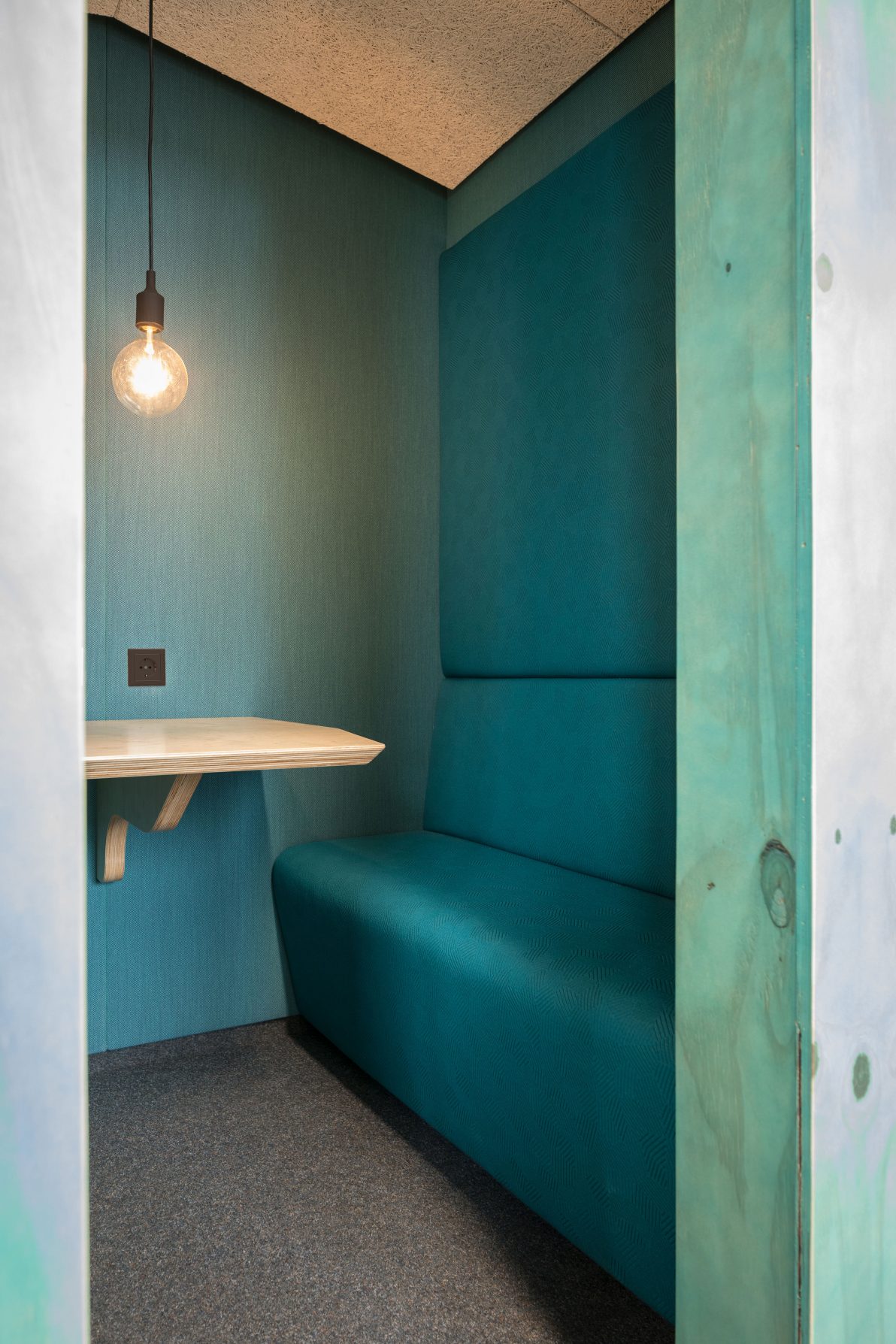

Offene Büros mit Telefon- und Meetingbox und Raumteiler
